白色照明器具

 本製品はLEDを光源にすることにより蛍光灯よりさらに省エネ可能な照明器具です。
 完全密封構造の為、(IP67)、油煙、油剤等の環境下の照明として使用が可能です。

DC24V直流電源用





AC100V交流電源用(50/60Hz)



仕様書(暫定)



特長

    1) 完全密封構造

    2) 電子部品の使用数を少なくして不良率を下げる構成

    3) フレームは放熱用の為、アルマイト処理されたアルミ材料

    4) 白色発行素子部は透明エポキシ樹脂を完全密封充填

    5) 電源平滑回路部は黒色エポキシ樹脂を完全密封充填(AC100V仕様)



効果

    1) 完全密封構造の為、IP67(異物浸入保護等級IP)

    2) 耐薬品性に強い



使用環境

    1) 屋内にて、油煙・油剤等が器具に付着する環境下の照明として使用

    2) 照明が必要かつ周期的に流水が付着する位置

    3) 強酸・強アルカリ等は除く



種類

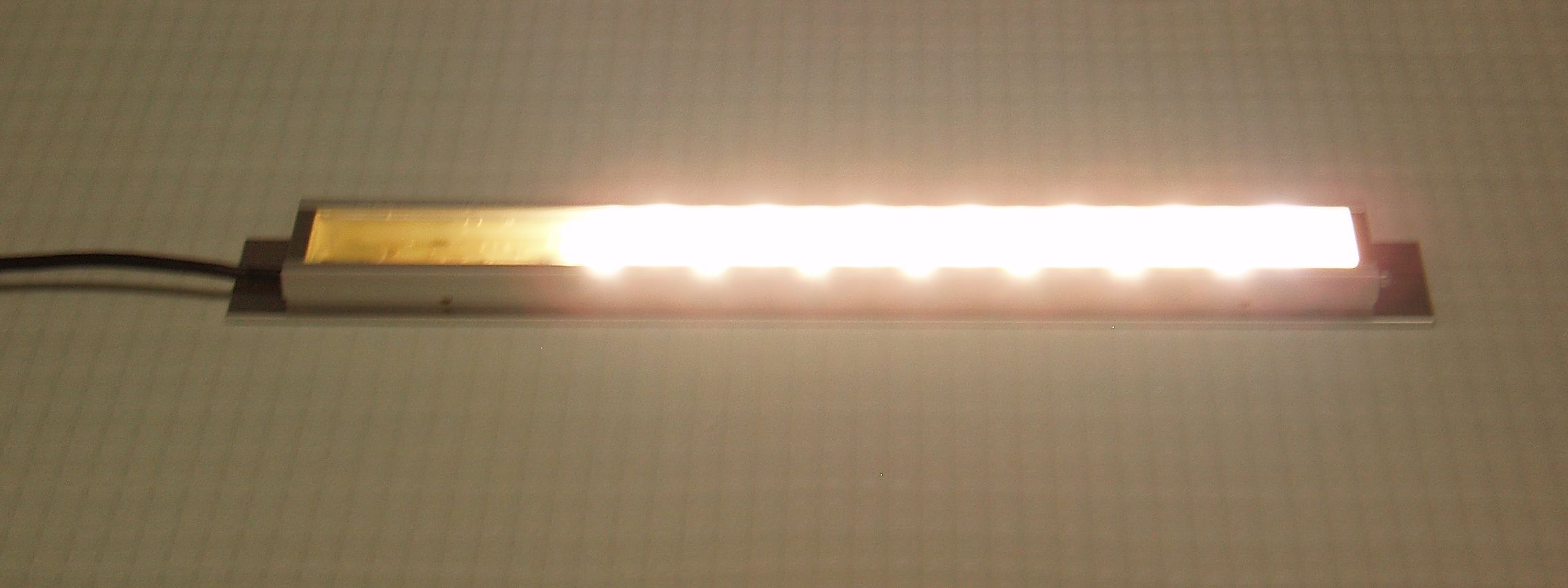

  (1)DC24V直流電源用

1)

電源電圧

:  DC24V (DC23〜26V) [白/黒=+V・黒=0V]

2)

消費電流

:  DC300mA (DC24V)

3)

電力

:  7.2W 25℃

4)

絶縁抵抗

:  200MΩ以上 (500V)

5)

色温度

:  4000K 又は 5000K

6)

照度

:  200lx以上(直管20W相当以上)

7)

光束

:  721lm(4000K)・811lm(5000K) 素子算出値(14個)

8)

使用周囲温度 :  0〜50℃ (表面温度0〜60℃)

9)

寸法 :  H15xW300xD35

10)

重量 :  500g

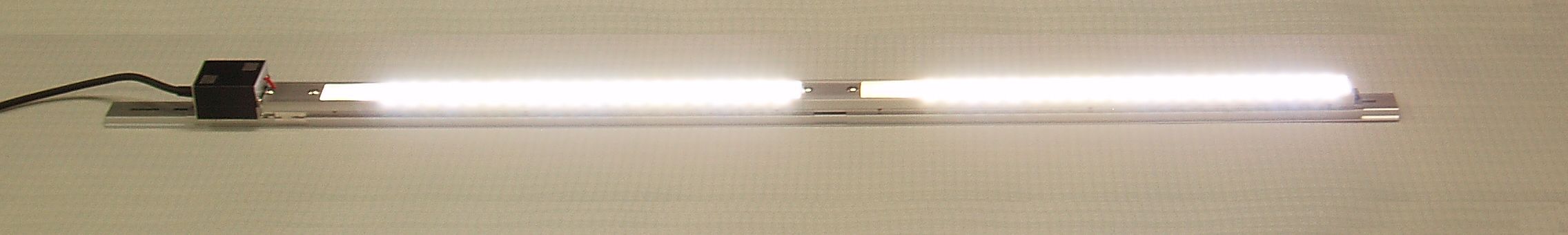

  (2)AC100V交流電源用(50/60Hz)

1)

電源電圧

:  AC100V (AC95〜110V)

2)

消費電流

:  DC151mA 絶対値:DC125V(AC100V)

3)

電力

:  18.9W 25℃

4)

絶縁抵抗

:  200MΩ以上 (500V)

5)

色温度

:  4000K 又は 5000K

6)

照度

:  400lx以上(直管40W相当以上)

7)

光束

:  2072lm(4000K)・2332lm(5000K) 素子算出値(40個)

8)

使用周囲温度 :  0〜50℃ (表面温度0〜60℃)

9)

寸法 :  H40xW1000xD45

10)

重量 :  900g
