Yarn Cutter

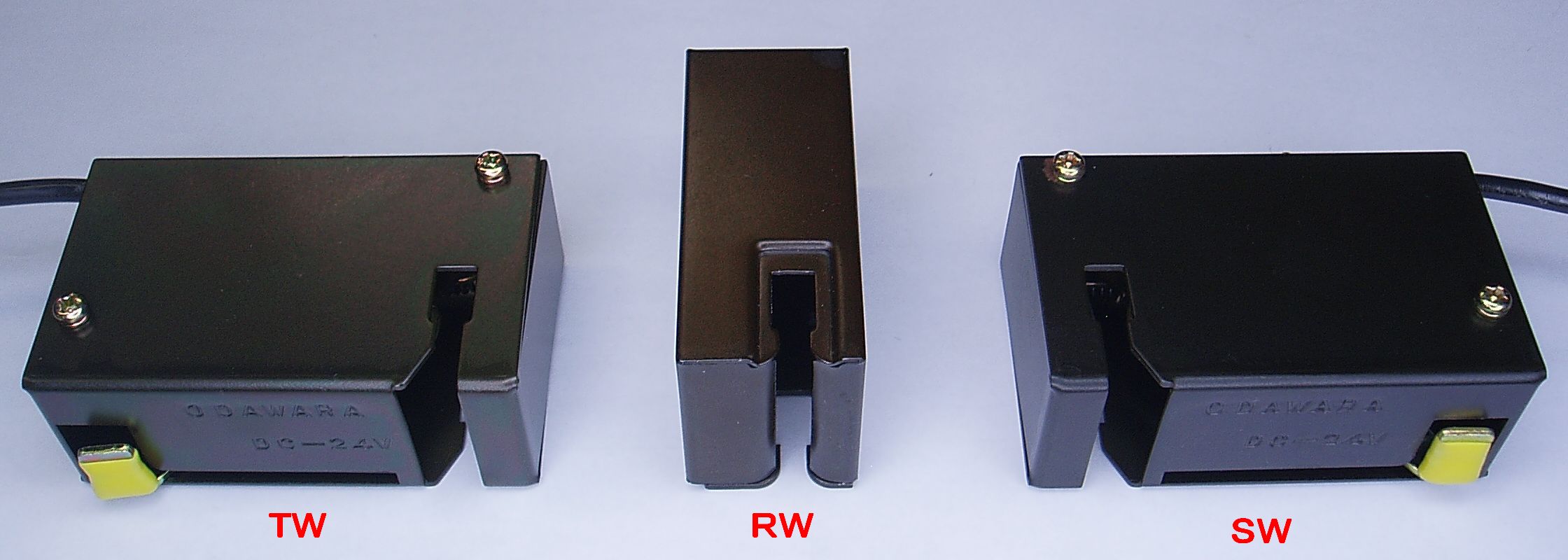

ヤーンカッター

繊維を切断する装置です。SW及びTWは開発して35年以上経ちますが、切断能力、糸のニップの確実性、耐久性が優れており、未だにこれを上回るものが出ておらず非常に息の長い製品です。

RWはこちら

ヤーンカッター標準タイプ

(SWとTWは糸走行方向が異なります)
標準SWタイプ sw標準z.png
標準TWタイプ tw標準z.png

ヤーンカッター標準用ガイド

TYPE A


TYPE B


TYPE C


TYPE D


ヤーンカッター幅広タイプ

(SWとTWは糸走行方向が異なります)
幅広SWタイプ sw幅広z.png
幅広TWタイプ tw幅広z.png

ヤーンカッター幅広用ガイド

TYPE G


TYPE H


TYPE I




概要

 走行糸が何らかの理由で糸切れの時、フィードローラー、ドローローラー等への巻き付き防止。 周囲の糸が隣接断糸等を防ぐために、光電子式断糸検出器と組み合わせ使用すると省力化効果がより向上します



特長

太糸、細糸自由に切断できます。鋭利な刃物が弾性体刃物受け台に突入しギロチン方式で確実に糸を切断します。

糸切断の後、給糸側糸端のゆらぎ等による隣接正常糸へのからみ等、悪影響を防ぐために給糸側糸保持した後に糸の切断を行いますから給糸側の糸保持は確実に行います。

シンプルに作られていますから部品点数も少なく故障はありません。



用途

紡糸機、延伸機、撚糸機、ワインダー等の走行糸監視、断糸検出、省力化、安全性



仕様

電   源 DC24V 70mA連続定格(最小20V〜最大27V)
切断能力 12,000デニール以下
糸把持能力 テンション50g以下
御照会方法



ヤーンカッターの標準品型番は、型式、外観色、給糸側糸ガイド、出口側糸ガイドサージ電圧吸収ダイオード等を下記型番体系に従って設定していますのでご利用下さい。



型番体系
リセット方向 外観色 給糸側糸ガイド 出口側糸ガイド サージ電圧
吸収ダイオード
SW

2

黒色亜鉛メッキ

E なし
TW D ダイオード付

(例)

SW



2   −



A



B  −



D

1) 標準タイプに幅広用ガイド、幅広タイプに標準用ガイドの組み合わせは出来ません。
2) 切断の糸の太さが3,000デニール以上の場合は特記してください。
