反射式センサー
RYS140(開発中）
|
このセンサーは直線走行する糸条の検出物の断糸検出用に開発された反射式非接触センサーです。 RYS139シリーズの形状を採用します。 マイコン搭載タイプ 糸に対して垂直取り付け用 |
|
RYS140(開発中) |
|
|
|
||
|

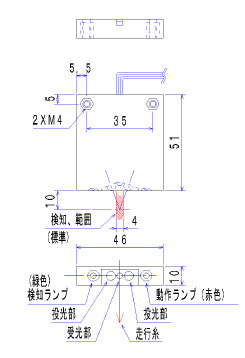

動作イメージ図 |
|
|
特長 |
|
・ |
本製品は検出物に直接触れることのない完全非接触式ですから検出物を傷めることなく高い信頼性を有する断糸検出システムです。 |
| ・ |
反射式のため複数錘用でも構造がシンプルである。 |
| ・ |
振動衝撃による誤動作を受けにくい。 |
| ・ | マイコンを使用することにより特定の機能を持たせることも可能になります。 |
| ・ |
糸に対して垂直取り付け用 |
|
|
機能 |
|
赤色LED |
出力信号状態表示 |
緑色LED |
糸検知信号状態表示 |
|
点灯 |
糸無し |
点灯 |
糸検知信号あり |
|
消灯 |
糸あり |
消灯 |
糸検知信号無し |
|
|
定格 |
| 電源電圧 | DC12〜24V±10％リップル（p-p）0.1V以下 |
| 消費電流 | 60mA以下 |
| 検出糸 |
1;白糸 ７デニール以上（ブライト）検出距離;10mm 2;黒糸 20デニール以上 検出距離;10mm |
| 糸走行速度 | 直線走行、バルーニング、トラバース |
| 応答速度 | 約0.4秒 |
| 出力容量 |
MOSFETオープンドレイン 電圧 DC35V以下 電流 1A以下 連続200mA |
